EEPM-2525C-220V

服務熱線： 0512-36861737

在線咨詢

產品參數/ Product parameter

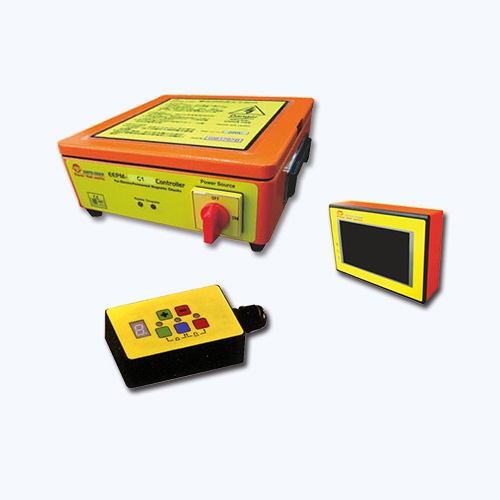

磁盤控制器

磁盤控制器EEPM-C4C可同時操作4種磁盤型號（CS1、CS2、CS3、CS4）各4臺，并附有偵測磁盤是否異常之功能。
控制器規格

訂購型號

電壓
（單相）

尺寸

可連接磁盤數量

長

寬

高

EEPM-C4C

AC220V

370

220

125

3至16臺（CS1×1至4臺、CS2×1至4臺、CS3×1至4臺、CS4×1至4臺）

標準附件：導磁軟爪（本磁盤附有3塊EEPM-IB325導磁軟爪）

磁盤固定于工作臺上不須的校正平行度，因?qū)Т跑涀橐惶鎿Q性及消耗性之特別附件，夾持工件前可于機器上面直接精修平面，其平行度可與機器成平行狀態，亦可依工件各種不同形狀做工件定位，可輕易的做五面加工。

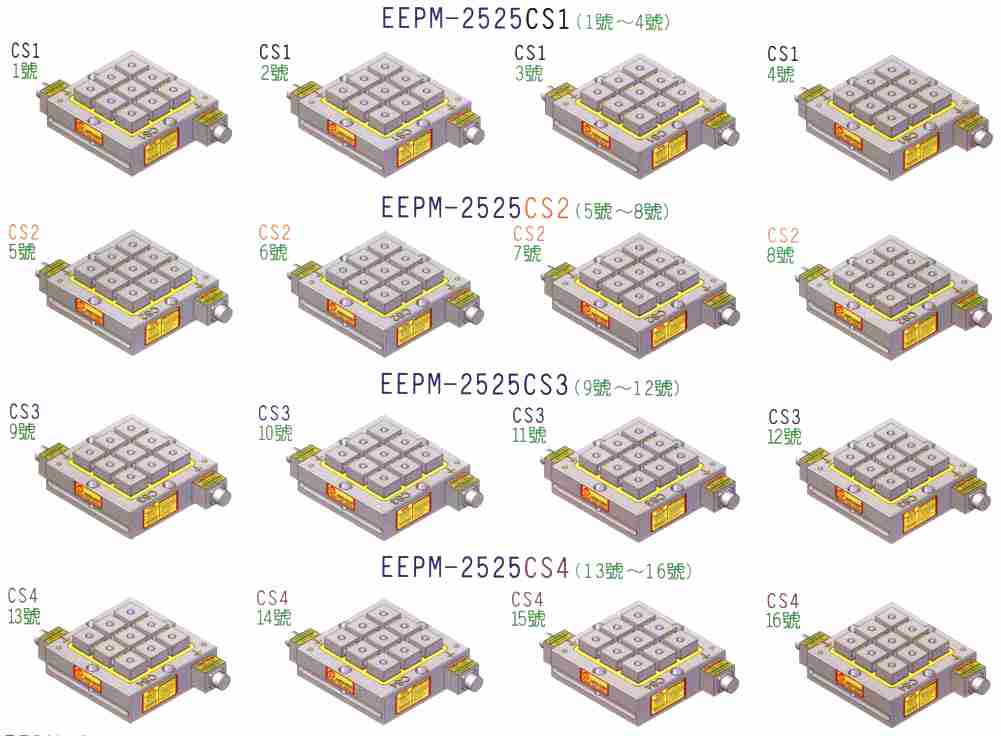

EEPM-2525CS系列尺寸圖

訂購型號

電壓
（單相）

尺寸

磁距
G

磁極
P

磁極數

磁力
kgf

磁盤
凈重

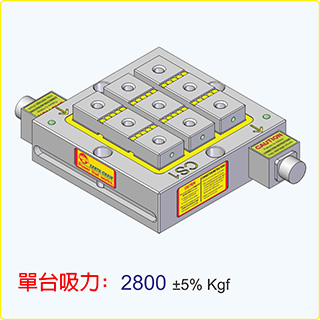

EEPM-2525CS1

DC220V

250

380

250

220

50×50

2800±5%

35.0kg

EEPM-2525CS2

EEPM-2525CS3

EEPM-2525CS4

磁盤鏈接規格（共4種長度可供選擇）
訂購型號-EPPM-CC03：300mm； EEPM-CC05：500mm； EEPM-CC10：1000mm； EEPM-CC15：1500mm

EEPM-2525C-220V連接組合表

組合臺數	建議磁盤配置最大間距	磁盤組合方式	單臺極數	單臺吸力kgf	總吸力kgf±5%	電流AMP	控制器
3	800mm	CS1×2臺+CS2×1臺	9	2800±5%	8400	15A	C4C
4	800mm	CS1×2臺+CS2×2臺			11200	20A	C4C
5	1000mm	CS1×3臺+CS2×2臺			14000	20A	C4C
6		CS1×3臺+CS2×3臺			16800	30A	C4C
7		CS1×4臺+CS2×3臺			19600	30A	C4C
8		CS1×4臺+CS2×4臺			22400	30A	C4C
9		CS1×4臺+CS2×3臺+CS3×2臺			25200	30A	C4C
10		CS1×4臺+CS2×3臺+CS3×3臺			28000	30A	C4C
11	1500mm	CS1×4臺+CS2×4臺+CS3×3臺			30800	30A	C4C
12		CS1×4臺+CS2×4臺+CS3×4臺			33600	30A	C4C
13		CS1×4臺+CS2×4臺+CS3×3臺+CS4×2臺			36400	30A	C4C
14		CS1×4臺+CS2×4臺+CS3×3臺+CS4×3臺			39200	30A	C4C
15		CS1×4臺+CS2×4臺+CS3×4臺+CS4×3臺			42000	30A	C4C
16		CS1×4臺+CS2×4臺+CS3×4臺+CS4×4臺			44800	30A	C4C
如需連接16臺以上之磁盤，可用2組搭配使用
